MPCVD工艺提质关键:钯膜超纯氢气纯化方案
点击次数:28 更新时间:2026-07-08


MPCVD工艺提质关

钯膜超纯氢气纯化方案

南京高谦功能材料科技有限公司

前言

伴随全球培育钻石、金刚石半导体产业扩产,MPCVD微波沉积工艺成为单晶、宽禁带薄膜的核心制备路线。氢气作为核心反应气源,纯度直接决定晶体品相、器件电学性能与生产良率。


01

MPCVD两大应用场景

高纯氢决定品质上限

MPCVD依靠微波激发氢等离子体分解甲烷,逐层沉积金刚石材料,氢气承担三大核心作用:刻蚀去除石墨杂质、稳定晶体生长界面、生成碳生长前驱体。

01

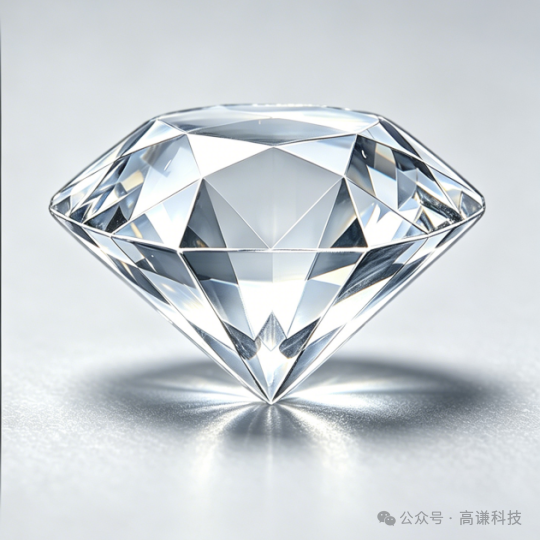

首饰/工业单晶培育钻石

氢原子选择性刻蚀sp²无定形碳,只保留金刚石sp³晶格,是产出高通透、低缺陷单晶的基础;工业导热金刚石、光学窗口也依赖稳定高纯氢保障高热导率。






02

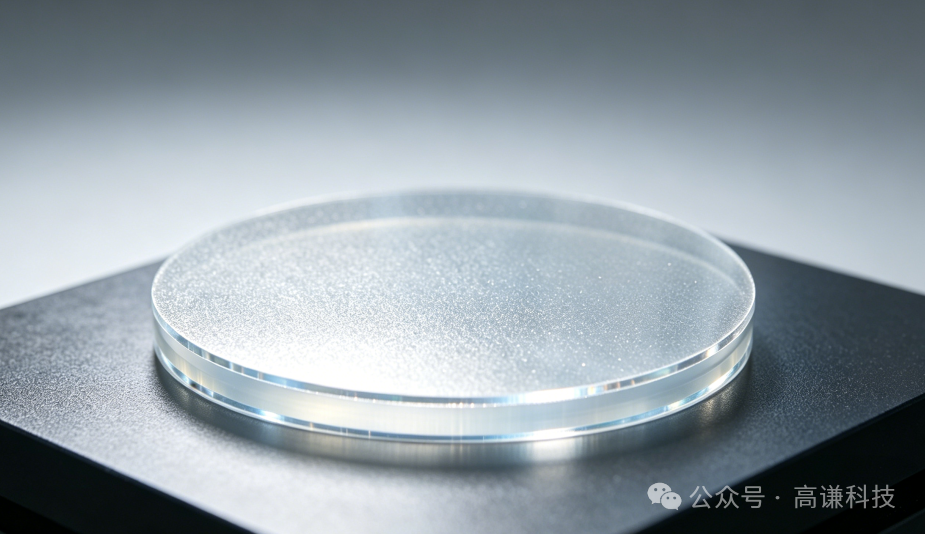

金刚石基半导体薄膜

用于5G射频、功率器件的GaN复合薄膜、量子传感NV色心衬底,氢气负责衬底预处理、均匀调控掺杂浓度,界面洁净度直接决定芯片漏电流、击穿电压等关键指标。






02

微量杂质诱发晶体缺陷

超纯供气已成行业硬性门槛

粗氢、钢瓶氢、简易吸附纯化氢气内含ppb级水、氧、CO、氮气杂质,对成品破坏显著:


培育钻石

氧、水汽造成晶体发黄、雾斑、内部包裹体;多余碳杂质析出黑斑杂晶;无控氮杂质引发晶格应力开裂,直接降等报废,无法达到首饰级光学标准。


净度升级,品质可见




半导体薄膜

杂质在衬底界面生成氧化层,界面热阻大幅上升,器件漏电加剧、功率性能衰减,无法适配半导体电子产线批量制造。


原子级精密提纯



传统吸附纯化仅能实现5–7N纯度,无法深度脱除痕量杂质;MPCVD产线必须稳定供给9N超纯氢,钯膜原子级分离是成熟量产的方案。

03

南京高谦MPCVD

钯膜氢气纯化器核心优势

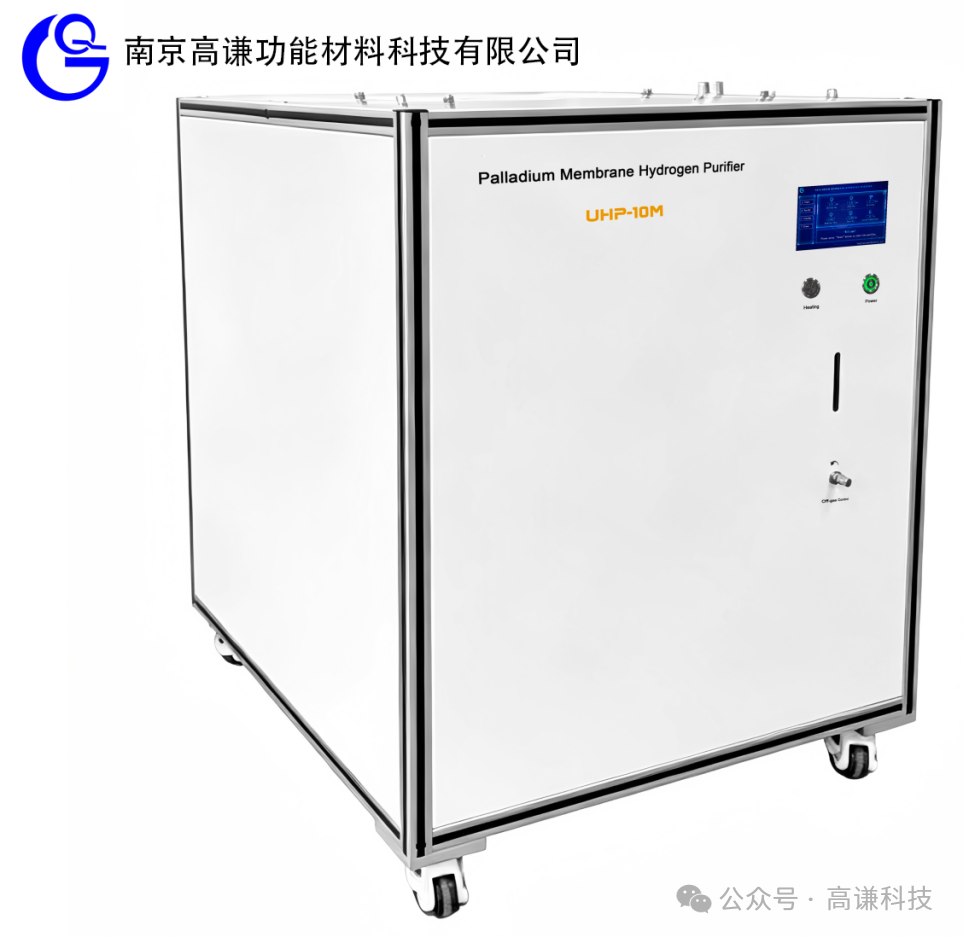

近期南京高谦生产的MPCVD钯膜纯化设备完成出厂调试,发往印度头部培育钻石工厂。

海外客户对比多国设备后选型高谦,核心解决原有气源杂质超标、钻石缺陷多、良率偏低难题,设备可24小时不间断输出9N超纯氢,大幅降低高纯钢瓶采购、设备维修综合成本,整机中英文操作界面,适配海外工厂运维需求。

南京高谦依托自主研发的钯合金膜技术,仅氢原子可穿透钯晶格,全部杂质100%截留,精准匹配MPCVD长时生长工艺。

1

稳定9N超高纯输出

消除氧、水、碳氧化物、氮气杂质,大幅减少钻石杂色、包裹体,半导体薄膜缺陷密度显著下降,成品良率提升。

2

长周期连续运行,免频繁再生

区别分子筛设备需停机再生、更换耗材;钯膜组件寿命5年以上,全程不间断供气,适配单次几十至上百小时晶体生长,杜绝整炉产品报废。

3

气源兼容广泛,降低工厂用气成本

可对接电解水、氨裂解、钢瓶粗氢、尾气回收氢,工厂可搭配低成本制氢设备,替代高价进口超高纯钢瓶。

4

全流量覆盖,适配全规模产线

小型机型匹配高校实验室、小试样研发;中大流量机型适配中小型钻石厂;可定制大流量撬装机组,服务规模化量产基地,单台可并联多台MPCVD设备。

5

自动化安全设计,海内外通用

触控大屏实时监测流量、压力、纯度,内置超温、超压、漏气多重联锁;整机一体化集成,占地小,海运、现场安装调试便捷。

04

文末小结


全球培育钻石与金刚石半导体产能持续扩张,超纯气源已成为企业核心竞争力。南京高谦生产的钯膜氢气纯化设备凭借国产化核心膜技术,国内大量钻石厂、半导体实验室批量配套,同时实现技术出海,出口印度、东南亚多国。

如需获取MPCVD工况案例、设备详细规格,登录南京高谦功能材料科技有限公司获取专属工况定制方案与报价。
